◆D21DL数传电台常用连接方法:
数传电台与上位机的典型连接方法有如下三种方式

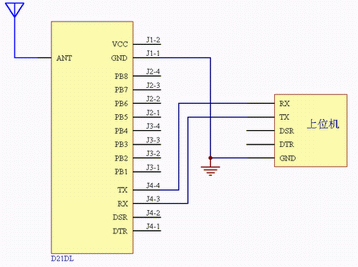

A、用户在使用中不需改变数传电台参数(例如:频率、ID地址等),例如:直接连接某些仪器、仪表等,连接电平为TTL或RS-232标准。见下图。

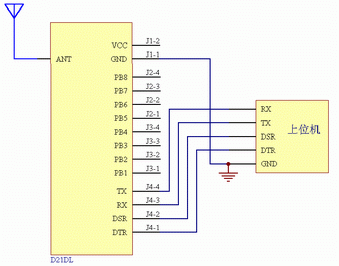

B、用户在使用中需改变数传电台参数(例如:频率、ID地址等),并使用串口,连接电平为TTL或RS-232连接,见下图。

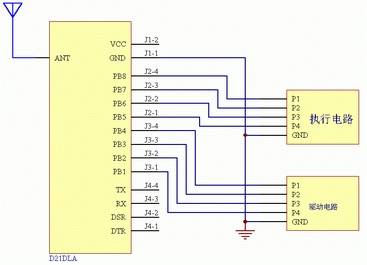

C、可直接使用D21DL数传电台做开关量的输入输出设备,在下图中通过软件设置可将PB1-PB4设置成输入端口,接开关键、报警器、仪表等驱动电路。PB5-PB8设置成输出端口接指示灯、电机控制等执行电路。
