◆D21DL数传电台各部分作用:

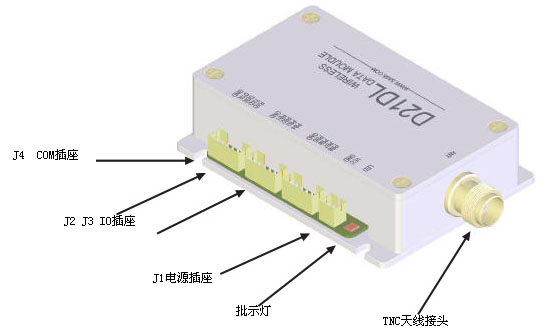

1、 连接插座:本机共有四个插座J1―J4,四个插座的位置见上图。各插座端口主要功能见表1、表2、表3。

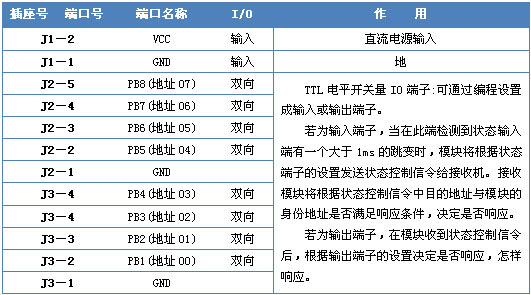

表
1
:

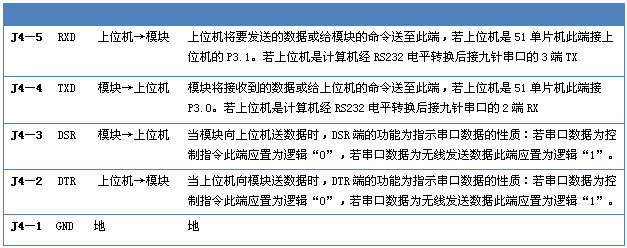

表2:TTL或RS232电平下J4各端子功能
表3:TTL或RS232电平下J4各端子功能
>>> 进入数传电台D21DL“常用连接方法”页面
