    ◆D21DM数传电台安装方法:

    数传电台安装方法:本机在两个侧面各有四个安装螺孔,尺寸为M3。本机有两种安装方法。

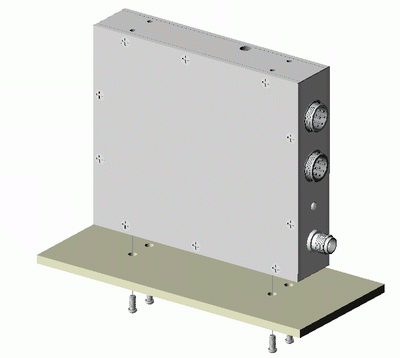

    其一是在安装板上打四个与模块侧孔尺寸对应的孔,将螺丝由下至上穿入,将模块直接安装在底板上,安装示意见下图(注意螺丝进入壳体的长度不得超过4mm)。

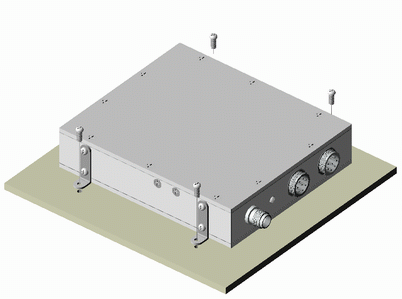

    其二是用随机附带的固定角安装在底板上(随机带有固定角与壳体连接的螺丝),安装示意图如下:下底板打四个孔与模块尺寸对应,将螺丝由上向下穿入拧好。
