组态王软件短信报警应用实例



一、组态软件实现短信报警的原理

    组态王修改内存标签变量(OPC),告知OPC手机驱动需要发送的短信内容,需要发送的手机号,OPC手机驱动得知短信后向G100短信模块发送指令将短信内容发送出去。



二、组态王实例

步骤1:开启G100测试软件

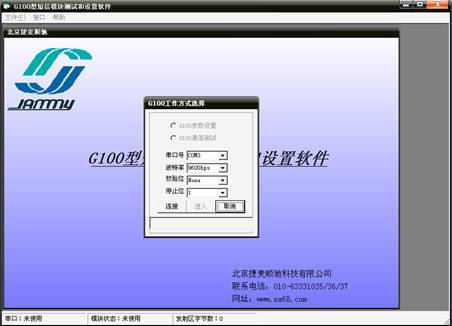

                    G100短信模块设置及测试软件界面图

                                            图1:

步骤2:选择G100模块连接的本机串口号,波特率(出场为9600),等待G100上网灯亮点击连接。



步骤3:选择G100参数设置模式点击进入,进入设置主界面

                                        参数设置于通信测试选择界面

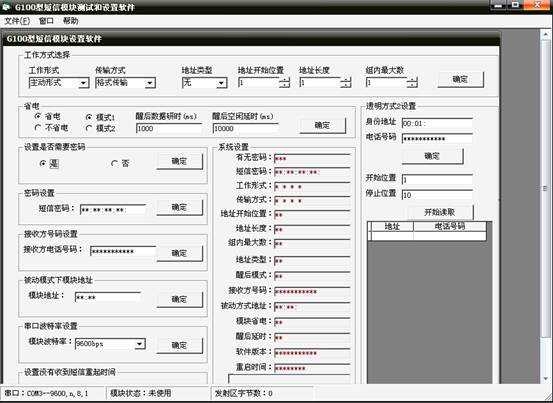

            G100短信模块参数设置界面



步骤4:设置串口速率,点击确定



                                     短信模块串口波特率设置



步骤5:开启OPC手机驱动程序,进入主界面。



                                                      OPC手机驱动快捷方式

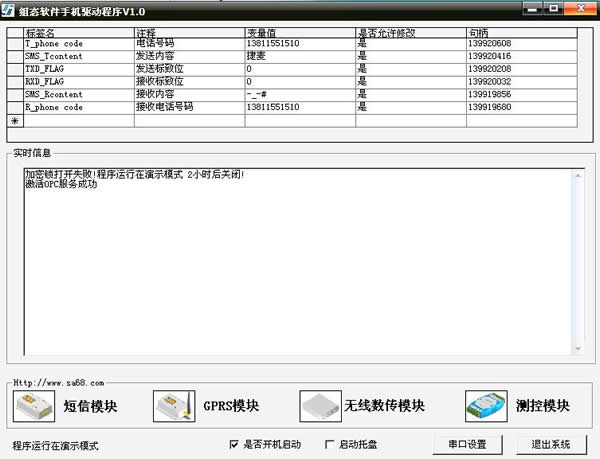

                                    OPC手机驱动运行界面


步骤6:点击串口设置,进入串口设置界面,选择串口号与波特率(要与G100设置的对应,如G100波特率设置为9600此处也设为9600)点击确定。

                                  OPC手机驱动串口设置



步骤7:不关闭OPC手机驱动程序,打开组态王软件进入工程

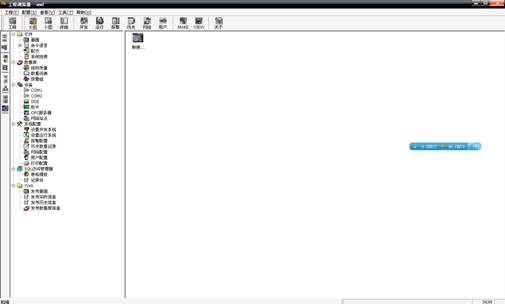

                 组态王软件



步骤8:点击OPC服务器,新建OPC服务器,OPC中选择JMR50 OPCServer,点击确定

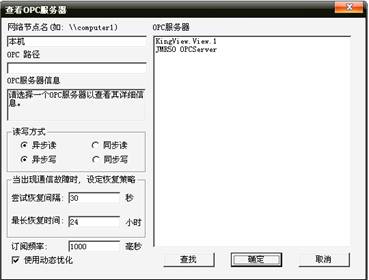

                     组态王设置OPC

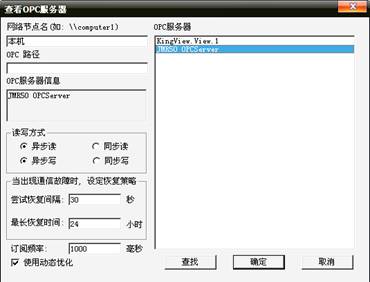

                     组态王设置OPC1

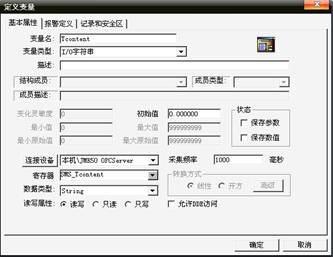

步骤9:点击"数据词典"--“新建”,开始建立变量

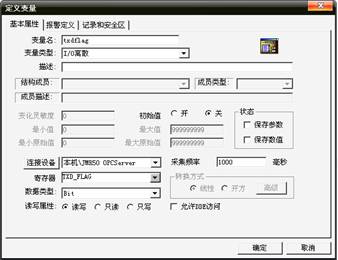

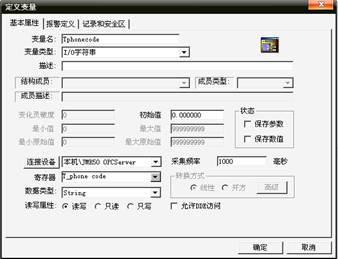

                    组态王建立数据

                    组态王建立数据
                    组态王建立数据
                    组态王建立数据
                    组态王建立数据
                    组态王建立数据



步骤10:在画面和变量中建立联系,按照附件1中的逻辑流程图发送和接收短信

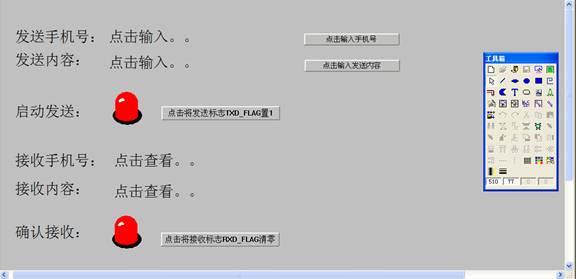

        组态王界面设置



附件1:

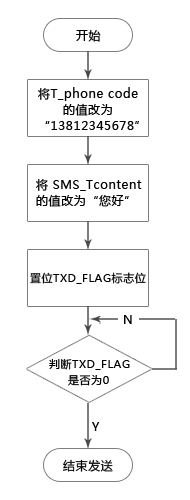

发送:
例:向“13812345678”手机号发送“你好”


                        流程图

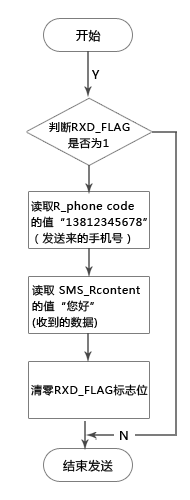

接收:
例:接收到“13812345678”手机号发送来的“你好”


                       流程图
