大同自来水公司无线SCADA系统的应用



一、概述:

    由于供水管网的水源井地理位置分散,采集、控制功能要求稳定,安全性要求较高。采用有线的方式,布线困难,而且施工周期长,工程费用高,而且今后系统扩展性不好,所以一般采用无线的方式。为了保证整个系统的通信稳定,发射功率和接收灵敏度都应留有充足的余量,所以数传模块特采用捷麦通讯器材有限公司生产的D21DM(半双工7WD21DH(半双工25W型数传模块。
    该供水管网SCADA自动化控制系统,应用在山西省大同市自来水公司,主要用来监测和控制分散的水源井测量站点以及各水厂的扬水泵。SCADA监控中心和水源井管网测量点以及各水厂之间采用无线数传模块通过无线方式传输。



二、系统构成:

    整个系统分为1个主站和45个分站,中心站设在自来水公司调度中心,主站的数传模块通过RS-232串口与上位机相连;外站分别设在自来水公司所属的水源井管网测量点及各水厂,数传模块与RTU终端直接相连,可采集水位、压力、流量等各种数据和控制水源井管网测量点及水厂的扬水泵的运行。

    具体系统框图如下:

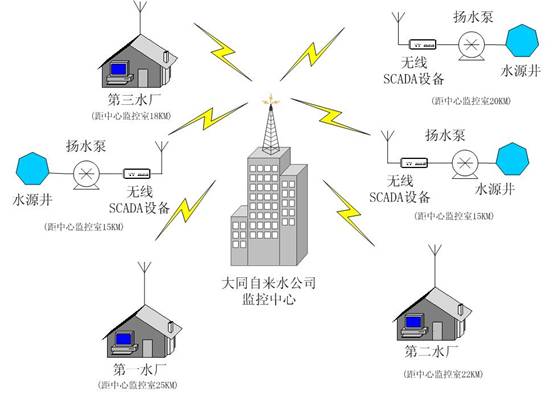

系统框图

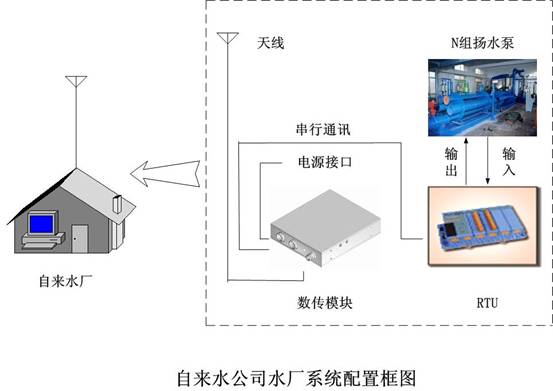

自来水公司水厂系统配置框图

监控中心系统配置图

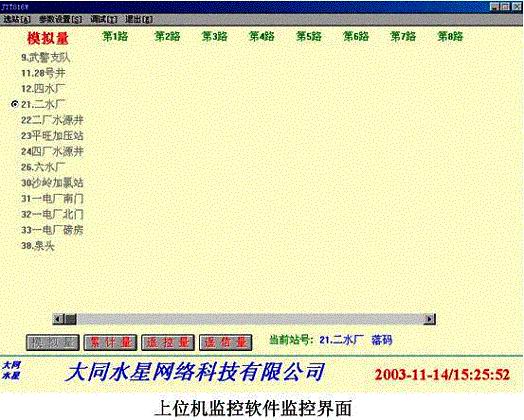

上位机监控软件监控界面

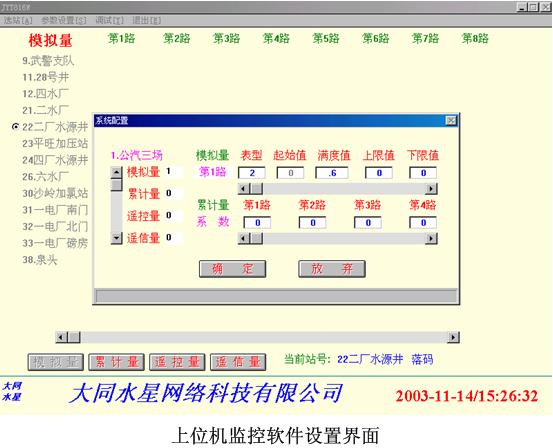

上位机监控软件设置界面


三、工作原理:

    该系统采用两级控制,一级为SCADA系统中心控制室,二级为水源井管网测量站点和各水厂的RTU。中心监控室负责监视、管理和控制等工作。站点RTU负责数据采集,以及扬水泵的控制。

在整个无线SCADA自动化控制系统中,中心监控室是整个系统控制与信息处理的中心。监控中心的计算机通过无线数传模块发送各种控制命令,来控制外站RTU和扬水泵的运行,以及对采集完后的数据做进一步的处理和分析,来监测整个供水管网的运行情况,如果出现某个测量站点参数异常的情况,监控中心将发送控制命令以控制扬水泵的运行,避免出现空抽、管道压力过大等可能发生的问题。

    RTU的作用主要分为两点:首先,完成供水管网测量站点各种参数信息的采集,比如水位,压力,流量等;其次,完成控制工作,如控制扬水泵的起动停止。

    无线数传模块的作用就是准确无误的传送数据,建立一个稳定可靠的无线数据链路。



四、总结:

    随着企业信息自动化进程的加快,越来越多的企业意识到了工业控制自动化的优越性和它所带了的生产效率的提高以及经济效益的增长,纷纷开始投身建设自己的自动化控制系统。近年来随着无线通讯技术的迅速发展,无线自动化控制系统相比与有线控制系统的各种优点的显现,预示了今后的无线自动化控制将成为自动化控制的主流。

    总之,采用无线控制的方式将给您带来更快的系统组建时间,更高的经济效益!
