用VB6.0编制的软件演示

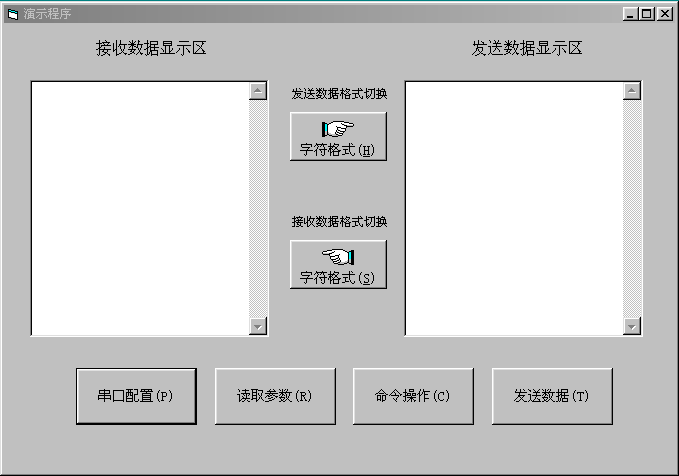

1、演示软件界面如下:

演示软件界面

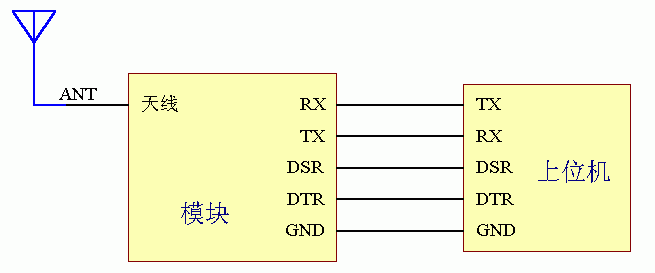

2、使用演示程序时模块与上位机的连接示意如下:

模块与上位机连接示意图



3、演示软件使用说明:

        (1)、运行软件后,串口的参数并没有设置,串口也没有被打开。所以,需要用户设置这些参数。点击串口配置按钮,将弹出串口配置的窗口,之后,可根据实际需要来选波特率和串口号,然后点击确定即可。

        (2)、在接收数据时,接收区能以两种格式来显示接收到的数据,一是以字符格式显示,二是以十六进制格式显示。比如说,接收到一个数据,按字符格式显示时,接收区将显示大写字母。按十六进制格式显示时,将显示“41:”,是用十六进制的41H来表示十进制的65,后面的冒号只起显示时的分隔作用,没有实际意义。

        (3)在发送数据时也有两种格式。字符格式数据输入与在其他文本编辑器中的输入方法是完全一样的,发送数据时发送的是他们的ASCII码。但是,在以十六进制的格式输入数据时,就有所不同了。您可以输入诸如“FF”,”0F”,”A0”,”12”,”01”,的数据,输入区将显示”FF:0F:A0:12:01:”其中的冒号还是起分隔作用。在发送数据时,其实发送的是十六进制的FFH,0FH,A0H,12H,01H,而不是ASCII码。

        (4)、读取参数窗口中,只是把一些常用的模块参数做了一下,主要目的是为了把如何接收模块上传的命令字节在源代码中介绍一下。

        (5)、命令操作窗口中命令的输入方法和输入十六进制的数据是完全一样的。返回的命令将显示在接收区。您可用此窗口对模块进行任何合法命令的操作。

        (6)、因为本程序的主要功能就是演示如何对模块编程,所以涉及到应用程序中的其他一些功能没有过多的编程,比如说程序的容错性能方面。


4、如果您清楚了演示软件的操作,现在就可以下载了。
