在组态软件怎样实现短信报警?

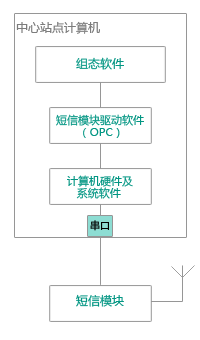

    我公司提供组态软件与短信模块连接的驱动软件,短信报警的OPC软件为:CA01T软件。这个软件与组态软件以OPC的方式交换数据,组态软件中设置几个专用的变量,组态软件通过设置和读取这几个专用变量的值控制驱动程序收发短信。组态软件与驱动程序的关系如下图所示:


设置的变量有:

    变量名: T_phone code。属性:字符串
    功能:使用OPC向手机发短信时设置的欲发送的手机号码。


    变量名:SMS_Tcontent。属性:字符串
    功能:使用OPC向手机发送短信时设置的发送短信的内容。



    变量名:TXD_FLAG。属性:离散型
    功能:OPC欲发送短信时当填写完T_phone code与SMS_Tcontent后置位TXD_FLAG(TXD_FLAG=1),G100开始向手机发送

          短信。当G100发送完成后将TXD_FLAG清零。



    变量名:RXD_FLAG。属性:离散型
    功能:当G100接收到短信后将此标致置位,当短信内容读取完成后应将此标致位清零(如不清零将不读取下一条短信内

          容)。



    变量名:SMS_Rcontent。属性:字符串
    功能:当G100接收到短信后通过此变量读取接收内容。



    变量名:R_phone code。属性:字符串
    功能:当G100接收到短信后通过此变量读取接收手机号码。

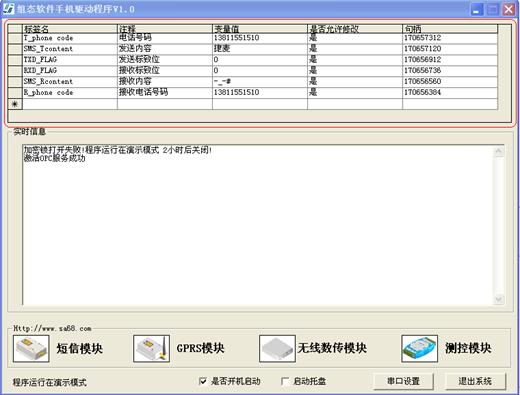

驱动程序的安装和使用的具体步骤参见《组态软件下短信模块的驱动程序说明》。驱动程序的监控界面如下:



组态软件发送和接收短信的流程如下:



发送:

向“13812345678”手机号发送“你好”的流程

接收:

接收到“13812345678”手机号发送来的“你好”的流程
