数传电台组网的常见形式
|
|
| 在每一个控制点数传模块与上位机的连接如图1所示。为了方便描述组网的常见形式在下面的叙述中将每一个控制点用图2表示。其中主台用字母 Z 表示，从台用字母 M 表示。 | |
|
|
1、数传电台点对点的组网形式 |
|

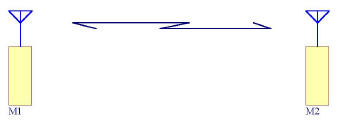

这是一种最基本的通讯形式。示意图如图3所示。从主动与被动的角度看基本有两种形式：其一是两点对等。其二是一点为主动另一点为被动，这时点对点的形式是点对多点的一个特例。 |
|
|
|
2、数传电台点对多点的组网形式 |
|

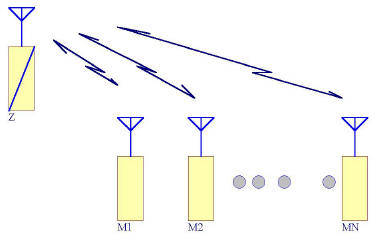

这是一种最常用的组网形式。示意图如图4所示。若是数据采集系统工作的方式多用轮循的方式。若是报警系统工作的方式可用轮循方式也可用有警时主动上报的方式。 |
|
|
|
使用轮循方式时，若需要轮循的分台太多会造成轮循周期太长，在时间上不能满足系统需求。捷麦D系列数传电台的特有的轮循功能会使轮循周期降低一半以上，尤其在短数据轮循时特别明显。短数据轮循时轮循周期是原周期的四分之一。参见D21DM说明书。 使用“有警时主动上报”的方式时，可能会遇到两个报警同时上报发生发射冲突的情况。捷麦D系列数传电台的特有的邀请功能会在发射发生冲突时解决冲突。使报警系统更可靠。 |
|
3、需要差转的数传电台组网形式 |
|

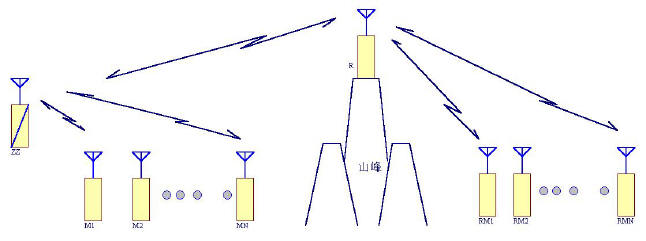

当少部分分台在主台的通讯范围以外时，解决问题的途径有两个：其一是直接增加主台的通讯范围。其二是采用差转的组网形式。有时采用第一个办法是不可行的，原因有以下几点：a、不经济：为了及少部分的通讯增加主台的天线高度及主台的功率会使系统成本有很大增加。b、不可能：有时无线电阴影在山脚下，靠增加主台的天线高度及主台的功率以无济于事。c、不允许：根据当地的无线电管理条理不允许增加主台的功率。 采用第一个办法是不行时就要采用第二个差转的组网形式，示意图如图5所示。 在下图中山峰右边的分台RM在总台ZZ的范围以外，需要差转台R差转。差转的组网形式下有几种工作方式若需详细了解请至电我公司。 |
|
 |
|
4、小区的数传电台组网形式 |
|

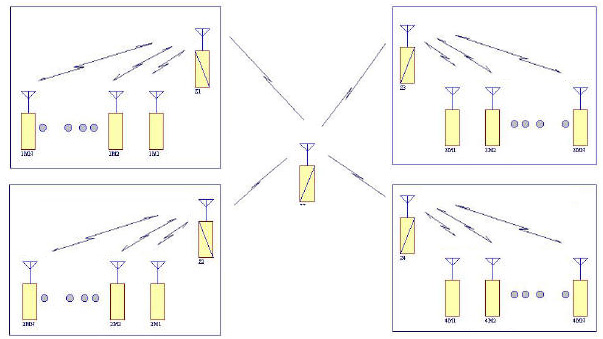

| 在向北京、上海、广州等较大的城市中由于城市面积大、高大的建筑多，只靠一个主站组成的点对多点的网络往往不能有效的覆盖整个服务区域。这时应将整个服务区域划分为若干个小型区域。在小区内由数传模块组成点多点的网络，小区与小区间再通过无线或其他方式进行连接。小区的组网形式如图6所示。 | |
 |
|
5、线形的数传电台组网形式 |
|

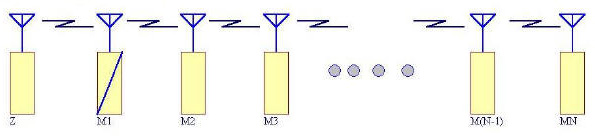

| 在实际应用中有很多的通信地域非常狭长而中心控制室又在狭长地形的端点，如河流水文情况的检测、铁路沿线信号采集、电力输送线路的报警、石油管线流量的控制等等。这种应用必须用线形的组网形式，示意图如图7 | |
|
|
| 在线形的网络中每一个分站的数据均需要上一级分站进行差转。如分站M3的数据要到达总站Z需要经过M3发送至M2、M2发送至M1、M1发送至总站Z。线形的组网协议需要解决的问题是a、总站怎样轮循每一个分站，使轮循周期最短。b、某一个分站发现通讯故障后怎样确保通讯链的完整性及报告故障的位置。c、故障分站修复后怎样自动进入通讯链。对上述问题D系列无线数传电台均能提供良好的解决方案。 | |
